Automatická domáca vodáreň s ponorným čerpadlom 2,5" STM 31 s BRIO PC-13 + redukčný ventil - RTS

Automatická domáca vodáreň s ponorným čerpadlom 2,5" STM 31 s PC-13 sa používa najmä sezónne, hlavne na závlahu.

• Ponorné čerpadlo 2,5" STM 31 má zvýšenú odolnosť voči piesku RTS (Resistance To Sand = odolné voči piesku).
• Automat PC-13 s manometrom zabezpečuje ochranu chodu na sucho - vypína čerpadlo pri chode bez vody. Chráni tak čerpadlo pred jeho poškodením, ku ktorému by mohlo dôjsť pri chode bez vody. Po vypnutí sa opätovne uvádza do činnosti stlačením tlačidla RESET.
• PC-13 obsahuje aj elektronický spínač na kontrolu chodu čerpadla (alebo inak povedané press control), ktorý zabezpečuje funkciu tlakového spínača, čím umožňuje automatizáciu chodu elektrického čerpadla na vodu v závislosti od poklesu tlaku a pri zastavení prietoku vody v rozvode (to znamená pri otvorení a uzavretí elektrických kontaktov zariadenia) – umožňuje samočinný chod čerpadla alebo vodárne.
• Sacie a výtlačné hrdlo sú z mosadze. Obežné koleso a difúzor sú z norylu. Kryt, hriadeľ  a rotor čerpadla sú z nerezovej ocele AISI 304

• Ponorné čerpadlo STM 31 sa používa hlavne pri zásobovaní rodinných domov pitnou vodou, získavanou z väčších hĺbok (viac ako 8m) alebo privádzanou z väčšej vzdialenosti.
• Môže byť inštalované aj do nových, čerstvých vrtov, studní, nádrží, vodojemov i zberných šácht, vďaka zvýšenej odolnosti voči piesku a abrazívnym látkam vo vode.
• Môže byť inštalované aj vrámci priemyselných, obytných a poľnohospodárskych objektov.
• Je vhodné aj pre malé a stredné protipožiarne stanice alebo ako súčasť domácej vodárne s ponorným čerpadlom.

Aby táto vodáreň fungovala spoľahlivo, musí byť v tomto sete pred riadiacou jednotkou PC-13 použitý redukčný ventil:

• Redukčný ventil má byť nastavený na max. tlak 6 bar
• Má byť inštalovaný na vstupe do riadiacej jednotky PC-13
• Redukčný ventil na vodu 1" je súčasťou balenia.

• Automat PC-13 press control s manometrom je automatická jednotka pre čerpadlá, vďaka ktorej nepotrebujete tlakovú nádobu.
• Veľkou výhodou riadiacej jednotky PC-13 je jej jednoduchosť používania.
• Riadiaca jednotka BRIO PC-13 spoľahlivo chráni čerpadlo a riadi jeho automatickú prevádzku  cez:
  • Press control - elektronický tlakový spínač
  • Ochranu behu na sucho
  • Manometer
  • Spätnú klapku - proti spätnému chodu vody do čerpadla
• Čerpadlo je vybavené tepelnou ochranou - poistkou.
• Motor čerpadla je chladený olejom.
• Kondenzátor je vstavaný do motora čerpadla.
• Hydraulická časť čerpadla  2,5 STM 31 je od motora oddelená.

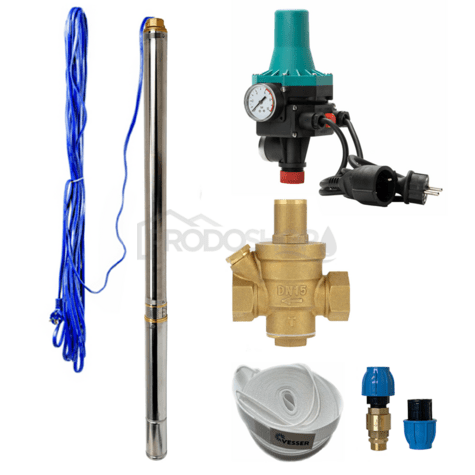

• Ponorné čerpadlo 2,5" STM 31
• Riadiaca jednotka BRIO PC-13
  • 1m kábel so zástrčkou k pripojeniu do elektrickej siete
  • 60cm kábel pre pripojenie k čerpadlu
• Pripojovací set k ponorným čerpadlám
  • Vsuvka redukovaná 5/4x1"
  • Spätná klapka 1"
  • Prechodový kus s vonkajším závitom 32x1"
• Prechodový kus s vnútorným závitom 32x1"
• Závesné zariadenie pre ponorné čerpadlá
• Redukčný ventil 1"

• Automat PC-13 s manometrom môže byť inštalovaný v akomkoľvek bode medzi čerpadlom a prvým miestom odberu tak, aby smer šípky, ktorá je umiestnená na spodnej strane zariadenia (pri závite) medzi dvoma prípojkami o priemere 1“ zodpovedal smeru prietoku vody.
• V rozvode je nutné zaistiť dokonalé tesnenie hydraulických prípojok.
• V prípade, že sa používa čerpadlo s maximálnym prípustným tlakom 8 bar, je nutné inštalovať redukčný ventil tlaku a to na vstup PC-13.
• Zariadenie je nastavené z výroby na 1,5 bar, čo je optimálne pre väčšinu spôsobov využitia.


• Jednotka PC-13 s manometrom uvedie čerpadlo do chodu približne na dobu 15 sekúnd a to v okamihu zapojenia. Potom sa čerpadlo spustí vždy pri dosiahnutí pracovného tlaku vo chvíli, keď sa zníži tlak v systéme, napríklad pri otvorení ventilu.

• Automat PC-13 s manometrom na rozdiel od iných tlakových spínačov, riadiacich jednotiek, ktoré sa vypínajú pri dosiahnutí určitého tlaku, sa vypína vo chvíli dosiahnutia minimálnej hodnoty prietoku. Pri splnení tejto podmienky, prístroj oneskorí vypnutie zariadenia a to o 7 až 15 sekúnd. Tým sa dosiahne zníženie frekvencie spustenia čerpadla pri malom prietoku.



Technické parametre riadiacej jednotky PC-13

• automatické zapínanie a vypínanie čerpadla pri otváraní / zatváraní kohútika

• zabudovaný spätný ventil a integrovaná ochrana proti behu nasucho

• manometer

• menovitý prúd:  do 10A

• prevádzkové napätie:  ~ 230 V ± 10% / 50 Hz

• pripojenie:  vstup a výstup každého vonkajšieho závitu 2,54 cm (G1 ")

• maximálny prevádzkový tlak:  cca 10 bar

• maximálna teplota vody:  približne 60 ° C
• reset spínača:  manuálne
• zapínajúci tlak v rozsahu:  1,5 bar
• nastavenie vypínacieho tlaku nie je možné

• objemový prietok:  približne 150 litrov / min

• rozmery (V x Š x H):  15 x 13 x 23 cm

• hmotnosť:  približne 1,3 kg

• trieda ochrany:  IP65
