Obsah
- Ako pracuje frekvenčný menič?
- Inštalácia frekvenčného meniča
- Príprava na montáž frekvenčného meniča
- Zazimovanie frekvenčného meniča
- Schéma zapojenia vodárne s frekvenčným meničom
Jednou z možností výberu domácej vodárne , ktorá je vhodná na inštaláciu a využívanie priamo v domácnostiach, je domáca vodárnička s frekvenčným meničom. Frekvenčný menič je inteligentný ovládač čerpadla, ktorý pomocou plynulej regulácie otáčok udržiava konštantný tlak vo vodovodnom systéme. Súčasťou domácej vodárne s frekvenčným meničom je aj 8 litrová tlaková nádoba.
Ako pracuje frekvenčný menič?
- Po otvorení vodovodného kohútika alebo po spustení závlahy začne klesať tlak v systéme. Riadiaca jednotka frekvenčného meniča prostredníctvom snímača tlaku- senzoru vyhodnotí situáciu a spustí čerpadlo.
- Otáčky čerpadla sú regulované tak, aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere. Aby ste si to vedeli lepšie predstaviť, znamená to, že frekvenčný menič púšťa čerpadlo napríklad pri malom odbere na 17%, pri zvýšení odberu vody napríklad na 57% a pri veľkom odbere na 97%.
- Prúd meniča aj ochrana proti chodu nasucho je prednastavená. Čerpadlo sa podľa potreby pomocou frekvenčného meniča zastaví, spustí, pridá a uberie tlak jednoducho a rýchlo, kedykoľvek je to potrebné.
- Frekvenčný menič je vhodným riešením pre všetky systémy, kde sa vyžaduje udržiavanie stáleho tlaku vody v systéme, kontrola a ochrana čerpadiel.
- POZOR: Frekvenčný menič musí byť nainštalovaný bezprostredne pri tlakovej nádobe, inak nebude tlak správne snímaný.
Inštalácia frekvenčného meniča
- Pre správne fungovanie musí byť menič spojený s tlakovou nádobou s minimálnym objemom 2 l.
- Tlaková nádoba by mala byť nahustená na 60 % tlaku vody nastaveného na frekvenčnom meniči.
- Napríklad ak je tlak na frekvenčném meniči nastavený na 4 bary, tlak vzduchu v tlakovej nádobe (bez vody) by mal byť 2,4 baru.
- Tlak vzduchu v nádrži by ste mali zmerať pred zapnutím frekvenčného meniča, skôr ako sa do systému napustí voda.
- Priamo na frekvenčnom meniči je možné nastaviť presnú hodnotu konštantného tlaku pomocou digitálneho tlačidla.
- Pred pripojením napájania sa presvedčte, či sú všetky káble správne zapojené. Ak je čerpadlo trojfázové, uistite sa, že je smer motora správny.
- Keď je napájanie zapnuté, rozsvieti sa kontrolka "Power"
- Stlačte pole „current pressure” (aktuálny tlak), zobrazí sa hodnota 0,0 bar, zatiaľ čo pole „setting pressure” (nastavený tlak) zobrazí poslednú hodnotu tlaku nastavenú používateľom.
- Otvorte vodovodný kohútik a stlačte tlačidlo (práca).
- Čerpadlo môžete kedykoľvek zastaviť stlačením tlačidla.
- Zvýšenie alebo zníženie spotreby vody spôsobí, že menič prispôsobí otáčky čerpadla požiadavkám systému tak, aby nastavený tlak (setting pressure) zodpovedal aktuálnemu tlaku (current pressure).
- Ak sa pri otvorenom odtoku podarilo vyrovnať oba tlaky a čerpadlo funguje normálne, programovanie možno považovať za ukončené.
- Ak aktuálny tlak (current pressure) nedosahuje hodnotu nastaveného tlaku (setting pressure), treba predpokladať, že parametre čerpadla sú príliš nízke.
- V takom prípade by ste mali znížiť nastavený tlak (setting pressure), aby current pressure a setting pressure mali šancu sa vyrovnať alebo by ste mali vymeniť čerpadlo za silnejšie.
- Postup inštalácie sa pri rôznych typoch frekvenčného meniča rôzni, preto odporúčame veľmi podrobne si naštudovať priložený návod na použitie pri tom konkrétnom produkte alebo osloviť s pomocou inštalácie priamo vodára.
Príprava na montáž frekvenčného meniča
- Ešte pred samotným zapojením by sme mali mať jasnú predstavu toho, ako a kde frekvenčný menič zapojíme a umiestnime.
- Pre frekvenčné meniče vo všeobecnosti platí, že nesmú byť vystavené dažďu, ani vlhku, mrazu ako aj priamemu slnečnému žiareniu a vysokým teplotám, lebo hrozí ich poškodenie.
- NEODPORÚČAME inštalovať frekvenčný menič v studničných šachtách ani vlhkých pivniciach.
- ODPORÚČAME umiestnenie v dobre vetranej technickej miestnosti pri izbovej teplote. Pri tomto umiestnení na frekvenčný menič nesvieti priame svetlo, neprehrieva sa a nie je potrebné jeho dodatočné chladenie.
Zazimovanie frekvenčného meniča
- Celoročný odber vody. Ak je frekvenčný menič ako súčasť domácej vodárne používaný pri čerpaní vody zo studne alebo vrtu na domáce užívanie celoročne a domáca vodáreň sa nevypína na zimné obdobie, nie je potrebné zazimovanie frekvenčného meniča vôbec riešiť.
- Sezónny odber vody. Pokiaľ je domáca vodáreň s frekvenčným meničom využívaná len na zavlažovanie záhrady alebo sezónne, napr. na chate, je potrebné postupovať ako pri zazimovaní tlakovej nádoby. Konkrétne odporúčame:
- Vypustiť tlakovú nádobu a vodovodné rozvody.
- Vybrať čerpadlo zo studne.
- Všetky časti domácej vodárne uložiť do suchej miestnosti, v ktorej nemrzne.
- Samotnému frekvenčnému meniču netreba venovať zvláštnu pozornosť.

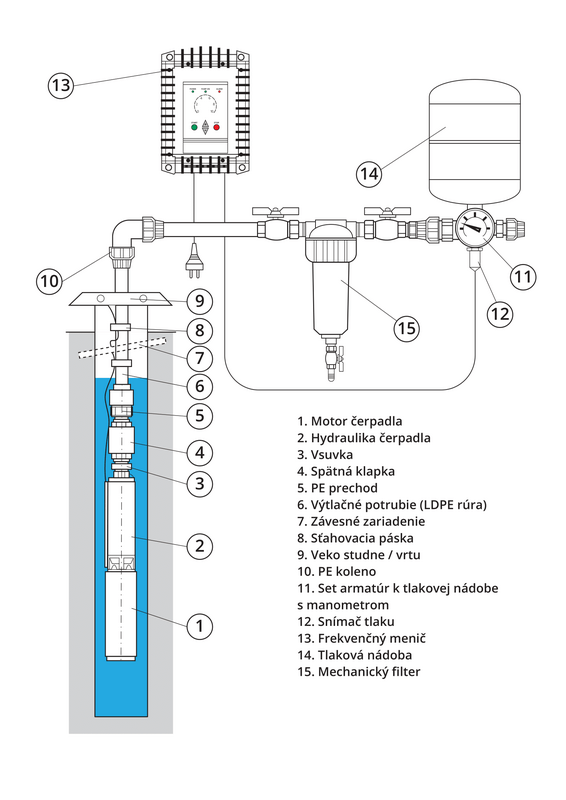

Schéma zapojenia vodárne s frekvenčným meničom
- Schéma je ilustračná
