Frekvenčný menič VESSER IQ-E pre čerpadlá do 18A, 1x400V, s výkonom do 2.2kW. Je dodávaný s káblom so zásuvkou, napájacim káblom a čidlom na snímanie tlaku
Frekvenčný menič VESSER IQ-E pomocou regulácie otáčokudržuje konštantný tlak v systéme.
Je to inteligentný ovládač čerpadla, je ľahko použiteľný a udržuje nastavený tlak vody zmenou rýchlosti otáčok motora čerpadla.
Model VESSER IQ-Emá viacero operačných režimov a prispôsobuje sa rôznym elektrickým systémom.
Ochranné funkcie frekvenčného meniča VESSER IQ-E
Ochrana proti chodu nasuchobez nutnosti inštalácie sond/senzorov do studne
Ochrana pred nadprúdom / prepätím / podpätím
Ochrana pred skratom
Ochrana pred zablokovaním rotora
Ako funguje Frekvenčný menič VESSER IQ-E pre čerpadlo:
Po otvorení kohútika alebo po spustení závlahy začne klesať tlak v systéme.
Riadiaca jednotka frekvenčného meniča prostredníctvom snímača tlaku vyhodnotí situáciu a spustí čerpadlo.
Otáčky čerpadla sú regulované tak, aby bol udržovaný konštantný tlak v systéme aj pri meniacom sa odbere. Aby ste si to vedeli lepšie predstaviť, znamená to, že frekvenčný menič púšťa čerpadlo napríklad pri malom odbere na 17%, pri zvýšení odberu vody napríklad na 57% a pri veľkom odbere na 97%.
Prúd meniča aj ochrana proti chodu nasucho je prednastavená. Čerpadlo sa podľa potreby pomocou frekvenčného meniča zastaví, spustí, pridá a uberie tlak jednoducho a rýchlo, kedykoľvek je to potrebné.
Frekvenčný menič VESSER IQ-E je vhodný pre všetky systémy, kde sa vyžaduje udržiavanie stáleho tlaku vody v systéme, kontrola a ochrana čerpadiel.
Súčasťou frekvenčného meniča je zapojený kábel so zásuvkou, zapojené čidlo na snímanie tlaku a napájací kábel
Použitie frekvenčného meniča VESSER IQ-E
Rodinné domy, byty, chaty
poľnohospodárske podniky
čerpanie vody zo studne
polievanie skleníkov, záhrad, polí
priemyselné zariadenia
Odporúčanie:
Odporúčame nastaviť čas chodu na sucho "P 013" na 10 sekúnd. Predĺži sa tým životnosť čerpadla na maximálnu mieru.
Technické parametre:
Maximálna povolená spotreba prúdu motora: 400V - 18A
Vyžaduje sa inštalácia tlakovej nádoby: Nádrž s objemom nie menším ako 2L
Rozsah teplôt okolia: 0~+40 C
Čerpaná kvapalina: Čistá voda s teplotou 0 až + 100 °C
Tlak potrebný na samoštartovanie: O 0,3 bar nižší ako nastavený prevádzkový tlak, nie však nižší ako 0,5 bar
Elektrická inštalácia: Účinne uzemnená
Výhody frekvenčného meniča VESSER IQ-E voči zariadeniam typu on/off
Jednoduché ovládanie, menič je prednastavený na okamžitú prevádzku
Energetická úspora: Systém zásobovania vodou vybavený frekvenčným meničom umožňuje ušetriť 30 až 60% energie oproti tradičným spôsobom zásobovania vodou.
Ľahká obsluha: Všetky funkcie sa dajú spustiť a zastaviť stlačením tlačidla, nie je potrebná pomoc odborníkov na programovanie.
Dlhoročná spoľahlivosť spolupracujúcich čerpadiel: Priemerný točivý moment a trenie hriadeľa čerpadla sa znižuje pri poklese otáčok motora čerpadla, čo zaisťuje oveľa dlhšiu životnosť čerpadla.
Vstavaná funkcia soft (mäkkého) štartu a zastavenia zariadenia obmedzuje hydraulický ráz. (Efekt hydraulického rázu znamená prudké zvýšenie tlaku pri rýchlom zastavení alebo spustení prietoku kvapaliny.)
Komplexná ochrana: Systém je vybavený zariadením pre nadprúdovú, prepäťovú, podpäťovú a skratovú ochranu, blokovanie obežných kolies a ochranu proti chodu na sucho bez nutnosti montáže čidiel do vrtu.
Možnosť spojenia meničov do súpravy až 6 čerpadiel: Súprava sa ovláda z jedného meniča zvoleného ako hlavný a ostatné meniče prispôsobujú prácu podľa požiadaviek systému. Programovanie súpravy je veľmi jednoduché a nevyžaduje spoluprácu s technikom.
Tichá prevádzka
Balenie obsahuje
Frekvenčný menič VESSER IQ-E
Kábel so zásuvkou
Napájací kábel

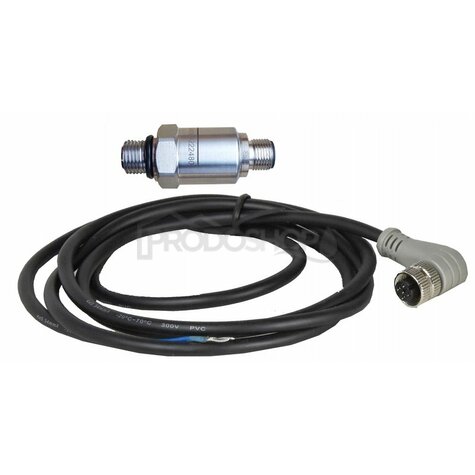

Snímač tlaku
Držiak na stenu
Maximálna povolená spotreba prúdu motora:
400V - 18A
Vstupné napájanie:
trojfázové
Vstupné napätie:
400V
Povolený rozsah napájacieho napätia:
320-450V (400V)
Frekvencia napájacieho prúdu:
50/60Hz
Výstupné napätie:
1 ~ AC 400V
Ovládacie zariadenie:
Čerpadlo
Rozsah výstupnej frekvencie:
20 ~ 50 / 60Hz
Senzor tlaku:
24V, 4 ÷ 20mA
Rozsah tlaku:
0,5 ÷ 9,0 bar
Vyžaduje sa inštalácia tlakovej nádoby:
Nádrž s objemom nie menším ako 2L.
Rozsah teplôt okolia:
0~+40 C
Čerpaná kvapalina:
Čistá voda s teplotou 0 až + 100 °C
Tlak potrebný na samoštartovanie::
O 0,3 bar nižší ako nastavený prevádzkový tlak, nie však nižší ako 0,5 bar.
